Inverter Tenaga Surya

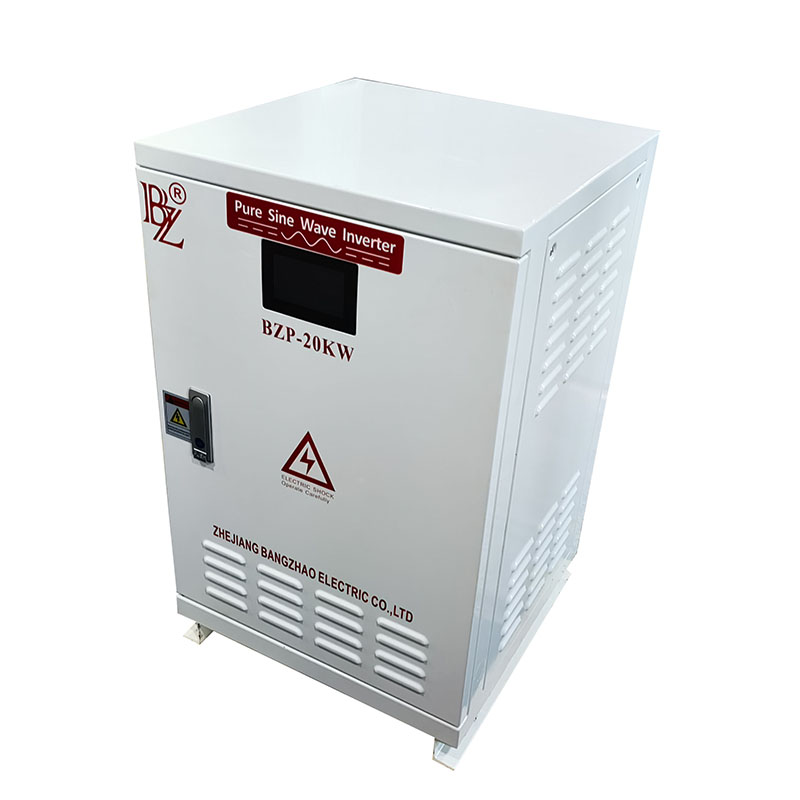

Inverter daya frékuénsi handap 48VDC-380VAC 3 fase 20KW
Karakteristik Input: Tegangan input DC anu dipeunteun 48V, ngadukung rentang tegangan ultra-lega (contona, 42V-100V atanapi rentang khusus), anu sanggup adaptasi kana skénario tegangan anu handap pisan sapertos 42V, mastikeun kaluaran anu stabil bahkan dina kaayaan batré anu handap tegangan.
Ciri-ciri Kaluaran: Daya kaluaran anu dipeunteun 20kW, tegangan kaluaran 380VAC (tilu fase), frékuénsi anu tiasa disaluyukeun 50Hz/60Hz, kaluaran gelombang sinus murni (THD ≤3% pikeun beban linier), waktos réspon dinamis ≤50ms, faktor daya ≥0,99, efisiensi ≥88%.
Transformator frékuénsi garis: Ngagunakeun transformator isolasi frékuénsi garis pikeun ngahontal isolasi AC/DC anu lengkep, sacara efektif ngurangan gangguan harmonik sareng ningkatkeun résistansi lonjakan sistem. Ngarojong beban induktif sapertos motor sareng pompa cai (contona, pamulihan otomatis saatos 10 detik dina beban berlebih 115%).
Kamampuh input tegangan ultra-rendah: Ngaliwatan desain input tegangan anu lega (contona, 42V-100V) sareng téknologi dorongan anu cerdas, éta mastikeun kaluaran daya pinuh bahkan nalika ngosongkeun batré anu jero atanapi input PV anu fluktuatif, nyegah pareum anu disababkeun ku tegangan anu teu cekap.
Desain anti gangguan:
Desain kompatibilitas éléktromagnétik (EMC): Kandang anu dijagi sareng grounding anu dioptimalkeun, disertipikasi dumasar kana standar CE (EMC/LVD), nyumponan sarat anti gangguan kelas industri.
Kontrol Putaran Arus Dinamis nganggo Algoritma SVPWM: Ngurangan noise switching sareng nyegah distorsi harmonik pikeun mastikeun bentuk gelombang kaluaran anu murni.
Mékanisme Protéksi Multi-Lapisan: Input tegangan leuwih/handap, output kaleuwihan/hubung pondok, suhu leuwih, kagagalan kipas, sareng panangtayungan kilat. Ngarojong antarmuka komunikasi RS485/CAN pikeun ngawas jarak jauh.
Reliabilitas sareng daya tahan anu luhur: Ngagunakeun modul pinter IPM (contona, Mitsubishi IPM generasi ka-6) sareng topologi frékuénsi daya, ngadukung operasi dina suhu -25°C dugi ka 50°C kalayan luhurna ≤3000m (diperlukeun derating). Umur layanan dugi ka 15 taun. Desain modular ngagampangkeun pangropéa.
| Modél | BZP-20KW | |||
| Modeu isolasi | Transformator Frékuénsi Leutik | |||
| Input DC | Tegangan anu dipeunteun (Vdc) | 48V | ||
| Arus anu dipeunteun (A) | 416A | |||
| Kaluaran AC | Daya kaluaran anu dipeunteun | 20KW | ||
| Bentuk gelombang kaluaran | Gelombang Sinus Murni | |||
| Tegangan anu dipeunteun | 220V±3% | 380VAC ± 3% | ||
| Fase-fase | Fase tunggal | 3 fase 4 kawat | ||
| Arus anu dipeunteun (A) | 90.9A | 30A (arus fase) | ||
| Frékuénsi | 50Hz atanapi 60Hz | |||
| Faktor Daya (PF) | 0.9 | |||
| Kamampuh Kaleuwihan Beban | 120%, 35 detik | |||
| Efisiensi | >88% | |||
| Laju distorsi bentuk gelombang (THD) |
| |||
| Dinamis Tanggapan (0 nepi ka 100% beban) | 5%, ≤50ms | |||
| Tampilan | LCD | |||
| Modeu ngajalankeun | Gawé terus-terusan | |||
| Sipat insulasi listrik | 2000Vac, 1 Menit | |||
| Antarmuka komunikasi (opsional) | RS485 | |||
| Fungsi Protéksi | Panangtayungan | Input polaritas tibalik, tegangan handap, tegangan leuwih, kaluaran arus leuwih, sirkuit pondok, panas teuing, jsb. | ||
| Métode pendinginan | Ditiiskeun ku kipas | |||
| Protéksi sirkuit pondok | Henteu pamulihan otomatis, perlu hurungkeun deui mesin | |||
| Lingkungan gawé | Sora bising (1 méter) | ≤50dB | ||
| Tingkat panyalindungan | IP20 (jero rohangan) | |||
| Jangkungna Gawé (m) | ≤2000 | |||
| Suhu kerja | -25~+55℃ | |||
| kalembaban relatif | 0 ~ 90%, henteu ngembun | |||
| Diménsi mékanis | Jerona* Lebar * Jangkungna | 550x550x860mm | ||
| Beurat (Kg) | 186Kg | 210Kg | ||
